Üç əsasüfürmə maşınlarının növləriekstrüzyon üfürmə qəlibləmə (EBM), enjeksiyon üfürmə qəlibləmə (IBM) və enjeksiyonla üfürmə qəlibləmə (ISBM). EBM kiçik şüşələrdən tutmuş 2000 litrlik çənlərə qədər ən geniş çeşidi əhatə edir və kiçik hissələr üçün davamlı maşınlara və böyüklər üçün akkumulyator maşınlarına bölünür. IBM dəqiq boyunlu kiçik şüşələr hazırlayır. ISBM şəffaf PET şüşələr istehsal edir. Məhsulunuz növünə qərar verir. Bunu aşağıdakı cədvəldə tapın.
Hər bir içi boş plastik məhsul üç maşın ailəsindən birindən çıxır. Düzgün birini seçin və xəttiniz illərlə arıq şəkildə işləyir. Səhv olanı seçin və heç bir parametr sizi xilas etməyəcək.
Alıcılar tez-tez həftələrlə çaşqın araşdırmalardan sonra bizə müraciət edirlər. Əksər məqalələr üç növü sadalayır, hər birini iki cümlə ilə təsvir edir və dayandırır. Heç kim alt növləri izah etmir - və böyük konteynerlər üçün alt növ əsl qərardır.
Bu təlimat bunu düzəldir. Biz ekstruziya üfürmə maşınları qururuq, ona görə də o ailəni içəridən tanıyırıq. Digər iki növ üçün biz sizə onların nəyi yaxşı etdiyini və nə vaxt başqa yerə, o cümlədən bizdən uzaqlara baxmaq lazım olduğunu söyləyirik.
Bir baxışda üç əsas növ
| EBM | IBM | ISBM | |
|---|---|---|---|
| Necə işləyir | Boru (parison) çıxarır, onu qəlibdə şişirdir | Preformu enjekte edir, sonra onu üfürür | PET preformunu enjekte edir, uzanır və üfürür |
| Ölçü diapazonu | Ən geniş - 2000 L çənlərə qədər kiçik şüşələr | Kiçik - adətən 1 L-dən az | Kiçik və orta - su və içki şüşələri |
| İmza gücü | Böyük hissələr, tutacaqlar, çox qatlı divarlar | Dəqiq boyunlar, heç bir kəsik qırıntısı yoxdur | Şəffaf, güclü, yüngül PET şüşələr |
| Tipik materiallar | HDPE, PP, PVC, HMWHDPE | HDPE, PP, PS | PET |
| Tipik məhsullar | Jerry qutuları, barabanlar, IBC çənləri, yanacaq çənləri, oyuncaqlar | Həb şüşələri, kosmetik qablar, damcılar | Su, soda, şirə, yeməli yağ şüşələri |
Ekstruziya üfürmə (EBM)
Ekstruziya üfürmə maşını plastiki əridir, onu parison adlanan içi boş boru kimi kalıpdan keçir, sonra borunun ətrafındakı qəlibi bağlayır və onu hava ilə şişirdir. Plastik qəlib formasını alır, soyuyur və çölə çıxır.
EBM digər iki növdən daha çox məhsulu əhatə edir. O, tutacaqları (bidon qutularında quraşdırılmış növ), çox qatlı divarları və başqa heç bir prosesin çatmadığı ölçüləri idarə edir. O, eyni zamanda müqayisə edilə bilən hissələr üçün üçünün ən ucuz alətlərini idarə edir.
Ailə iki qola bölünür və bu parçalanma əksər alıcıların düşündüyündən daha vacibdir. Biz onları özümüzdə dərindən müqayisə etdikakkumulyator və davamlı bələdçi- qısa versiya budur.
Davamlı ekstruziya maşınları
Davamlı maşınlar parisonu dayanmadan çıxarır və qəliblər onu tutmaq üçün içəri daxil olur. Onlar yüksək həcmdə kiçik qablarda - butulkalarda, gündəlik kimyəvi qablaşdırmada, təxminən 15 litrə qədər qablaşdırmada üstündürlər.
Bizim aralığımızda iki quruluş mövcuddur. Kalıp daşıyan maşınlar 40-dan 165 kN-a qədər sıxma ilə 2-15 L işlənir. Əyri qollu maşınlar 5-30 L hissələr üçün sürət və 1-6 qat birgə ekstruziya əlavə edir. Gözdən keçirindavamlı maşın diapazonutam heyət üçün.
Akkumulyator (saxlama başlığı) maşınları
Akkumulyator maşınları bir saxlama silindrində ərimənin tam yükünü toplayır, sonra onu bir sürətli atışla söndürür. Bu sürət cazibə qüvvəsi onu uzatmadan və incəlmədən əvvəl böyük bir parizon meydana gətirir. Böyük hissələrin başqa yolu yoxdur.

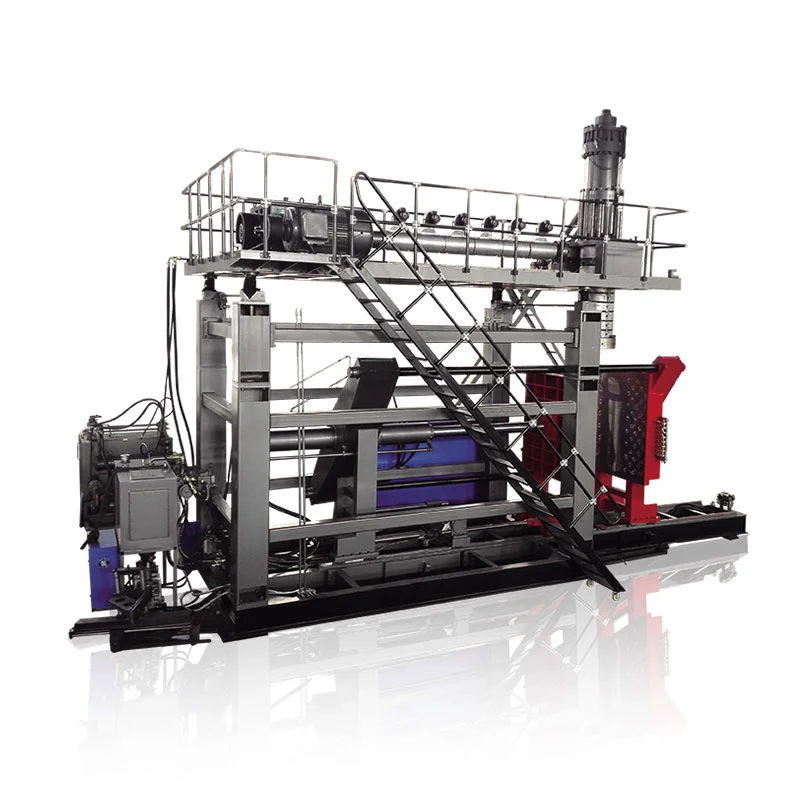

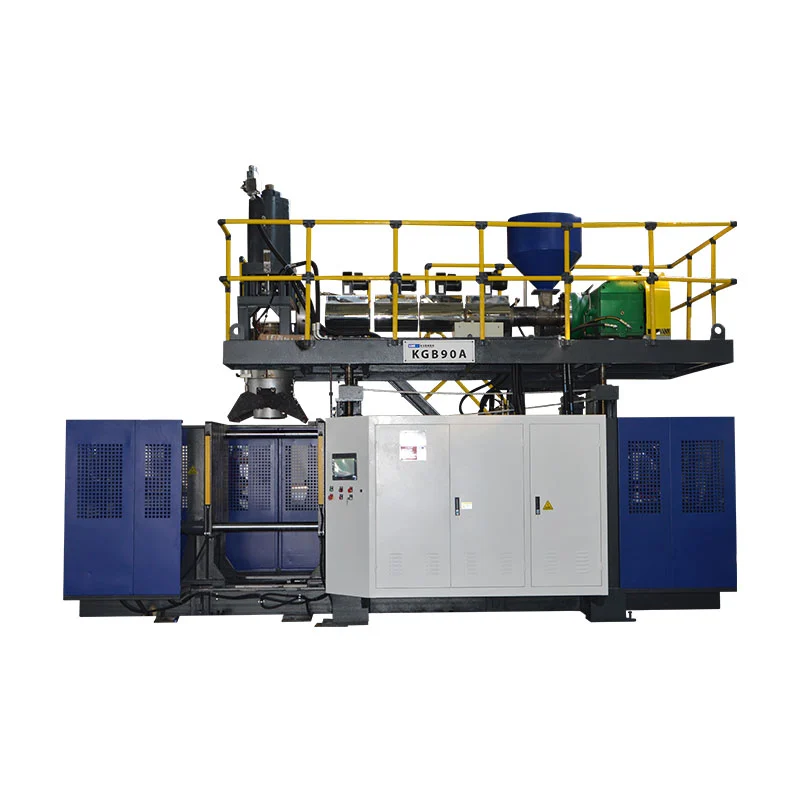

Həqiqi rəqəmlər miqyası göstərir. BizimKGB80A215 kN sıxma gücü və 5 L akkumulyatorla 30 L baraban hazırlayır. Üç silindrliKGS1000L-IBC1000 kN sıxma və qoşa 100 mm vintlər ilə 1000 L IBC çənləri istehsal edir. Theakkumulyator diapazonu2000 L konteynerlərdə və 1800 kN-də üst-üstə düşür.
Enjeksiyonla üfürmə (IBM)
Enjeksiyon üfürmə maşını bir maşında iki addımda işləyir. Birincisi, o, injection-qəlibləri ilə bitmiş boyun ilə möhkəm preforma. Sonra isti preformanı zərbə stansiyasına köçürür və bədəni şişirdir.
Ödəniş dəqiqlikdir. Boyun enjeksiyonla qəliblənmişdir, buna görə də iplər və sızdırmazlıq səthləri hər atışda dəqiq ölçülərə çatır. Heç bir şey kəsilmədiyi üçün IBM heç bir cımbız qırıntısı istehsal etmir.
Mübadilə ölçüsüdür. IBM adətən bir litrin altında olan kiçik konteynerlərə uyğun gəlir - həb şüşələri, kosmetik qablar, damcı şüşələr. Dəstəyi və ya real həcmi olan hər şey üçün EBM öz üzərinə götürür. Kinggle EBM-ə diqqət yetirir; məhsulunuz 100 ml dərman şüşəsidirsə, IBM mütəxəssisi sizə daha yaxşı xidmət edir və biz bunu deyəcəyik.
Enjeksiyon uzanan üfürmə qəlibləmə (ISBM)
Enjeksiyonlu uzanan üfürmə maşını, içdiyiniz şəffaf PET şüşələri düzəldir. O, PET preformunu qızdırır, onu çubuqla uzununa uzadır və eyni zamanda xaricə üfürür. Bu iki istiqamətli uzanma polimer zəncirlərini bərabərləşdirir.
Uyğunlaşma sehrdir. O, PET-ə şüşə kimi aydınlıq, möhkəmlik və yüngül çəki verir - bir soda şüşəsi bir neçə onlarla qramda təzyiqli karbonatlaşmadan xilas olur.
ISBM iki quraşdırmada işləyir. Birpilləli maşınlar daha kiçik qaçışlara və xüsusi formalara uyğun gələn bir maşında preformanı formalaşdırır və üfürür. İki mərhələli xətlər preformları ayrıca alır və ya formalaşdırır və onları yüksək sürətlə üfürür - kütləvi içki istehsalı üçün standart. PET içki işi EBM-də deyil, burada yaşayır.
Məhsulunuzu hansı maşın növü istehsal edir?
Oxucular proseslə deyil, məhsulla gəlirlər. Beləliklə, masanı çevirin. Solda məhsulunuzu tapın və sağda maşın növünüzü oxuyun.
| Sizin məhsulunuz | Maşın növü | Niyə |
|---|---|---|
| PET su / soda şüşəsi | ISBM | Stretch PET aydınlığı və güc verir |
| Həb şüşəsi, kosmetik qab | IBM | Dəqiq boyunlar, qırıntıları yoxdur |
| Yuyucu / şampun şüşəsi | EBM - davamlı | Sürətli dövrələr, tutacaqlar, rənglər, görünüş zolaqları |
| Jerry can (1-15 L) | EBM - davamlı | Quraşdırılmış tutacaqlar, yüksək məhsuldarlıq |
| Kimyəvi baraban (30-250 L) | EBM — akkumulyator | Ağır parisonun saxlanmış bir vuruşa ehtiyacı var |
| IBC tankı (1000 L) | EBM — akkumulyator, 3 silindrli | Yalnız bu qədər böyük bir parisona yol |
| Avtomobil yanacaq çəni | EBM — akkumulyator, çox qatlı | Altı qatlı divar yanacaq buxarını bloklayır |
| Su çəni, kayak, yol baryeri | EBM — akkumulyator | Bax bizimzərbə və fırlanan qəlibləməmüqayisə |
Daha bir çəngəl bütün bunların üstündə oturur. Əgər hissəniz boş yerinə möhkəm ola bilərsə, bizim oxuyunüfürmə qəlibləmə vs enjeksiyon qəlibləməəvvəlcə bələdçi.
Növlərə görə satın alma mülahizələri
Maşın növü yalnız prosesi deyil, investisiyanızın formasını təyin edir. Satınalma menecerləri hər hansı bir üfürmə maşını istehsalçısından kotirovka tələb etməzdən əvvəl dörd faktoru nəzərə almalıdırlar.
Qiymət strukturu.EBM daxilində konteyner ölçüsü, sıxma qüvvəsi, stansiya sayı və təbəqə sayı ilə qiymət miqyası. Bir şüşə maşını və IBC xətti böyüklük sırasına görə fərqlənir. Heç bir vicdanlı təchizatçı hissənizi görməzdən əvvəl qiymət təklif etmir - qiymət maşın modelindən və istehsal tələblərindən asılıdır.
Enerji istehlakı.Maşın ölçüsü ilə enerji tərəzi. Kataloqumuz real orta göstəriciləri sadalayır: 2 L maşında 12–18 kVt, 30 L KGB80A-da 27–37 kVt, IBC xəttində 110–150 kVt. Hər təchizatçıdan eyni rəqəmi soruşun, sonra enerjini saatda deyil, bitmiş hissəyə görə müqayisə edin.
Təqdimat vaxtı və satış sonrası.Böyük xüsusi maşınların qurulması standart şüşə maşınlarından daha uzun çəkir. Maşını kimin quraşdırdığını, operatorlarınızı kimin öyrətdiyini və ehtiyat hissələrin ölkənizə nə qədər sürətlə göndərildiyini soruşun. Dəstəyi olmayan maşın, ad lövhəsi ilə bağlı gələcək problemdir.
Təchizatçı dərinliyi.İstehsalçının neçə mühəndis işlədiyini və maşının içərisində hansı komponent markalarının oturduğunu soruşun. Kinggle Mitsubishi PLC, MOOG servo nəzarət, OMRON və Schneider elektrikləri ilə qurur və onları açıq şəkildə sadalayır. Komponent vərəqini gizlədən təchizatçının səbəbi var.
İlk dəfə alıcıların etdiyi üç səhv
Məhsulun əvəzinə qiymətə görə növün seçilməsi.Yanlış tipli daha ucuz maşın satıla bilən hissələri sıfır edir. Əvvəlcə növü kilidləyin. İkinci qiymətdə razılaşmaq olar.
EBM alt növünə məhəl qoymamaq."Bir ekstruziya maşını" spesifikasiya deyil. Davamlı maşın 60 L baraban yarada bilməz və böyük ölçülü akkumulyator enerjini şüşələrə sərf edir. Bizimbeş addımlı seçim təlimatıölçü riyaziyyatını gəzir.
Qüsurlu söhbətin atlanması.Hər bir növ öz yolu ilə uğursuz olur və maşın xüsusiyyətləri nə qədər tez-tez qərar verir. Kiçik ölçülü sıxma hər atışda parıltı gətirir. İmzalamadan əvvəl qüsurların aradan qaldırılması təlimatımızı oxuyun və təchizatçınızdan maşının hər bir nasazlığın qarşısını necə aldığını soruşun.
Tez-tez verilən suallar
Üfləmə maşınlarının əsas növləri hansılardır?
Üfləmə maşınlarının üç əsas növü ekstrüzyonla üfürmə (EBM), enjeksiyonla üfürmə (IBM) və enjeksiyonlu üfürmə qəlibləmə (ISBM) dir. EBM ən geniş məhsul çeşidini əhatə edir və kiçik konteynerlər üçün davamlı maşınlara və barabanlar və IBC tankları kimi böyük hissələr üçün akkumulyator maşınlarına bölünür. IBM dəqiq boyunlu kiçik şüşələr hazırlayır. ISBM şəffaf PET şüşələr istehsal edir.
Ekstruziya və enjeksiyon üfürmə arasında fərq nədir?
Ekstruziya ilə üfürmə tökmə ərinmiş plastikdən boş bir boru meydana gətirir, sonra onu qəlibin içərisində şişirir. Enjeksiyon üfürmə qəlibləri əvvəlcə injection-qəlibləri bitmiş boyun ilə bərk preforma düzəldir, sonra preformanı son formasına üfürür. EBM şüşələrdən tutmuş 2000 litrlik çənlərə qədər ən geniş ölçü diapazonunu idarə edir. IBM, dərman qabları kimi dəqiq boyun ölçülərinə ehtiyacı olan kiçik şüşələrə uyğun gəlir.
Barabanlar və IBC tankları kimi böyük konteynerlər üçün hansı üfürmə maşını növü daha yaxşıdır?
Akkumulyator (saxlama başlığı) ekstruziya üfürmə maşınları böyük qablar düzəldir. Akkumulyator ərimənin tam yükünü saxlayır, sonra onu sürətlə söndürür - ağır parison öz ağırlığı altında uzanmadan və incəlməzdən əvvəl. Kinggle-ın akkumulyator çeşidi 20 litrlik maşınlardan 1000 litrlik IBC tankları və 2000 litrlik konteynerlər üçün üç silindrli sistemlərə qədər işləyir.
PET su şüşələrini hansı tip üfürmə maşını edir?
Enjeksiyonla uzanan üfürmə (ISBM) maşınları şəffaf PET su və içki şüşələri hazırlayır. Proses qızdırılan preformanı üfürərkən uzunlamasına uzanır, bu da polimeri düzəldir və PET-ə aydınlıq və möhkəmlik verir. Preformların ayrıca qəlibləndiyi və daha sonra üfləndiyi iki mərhələli ISBM yüksək həcmli içki istehsalında üstünlük təşkil edir.
Bir üfürmə maşınının qiyməti nə qədərdir?
Qiymət maşının növündən və spesifikasiyasından asılıdır. Ekstruziya üfürmə qəlibləri daxilində konteyner ölçüsü, sıxma qüvvəsi, stansiya sayı, təbəqə sayı və maşın ətrafındakı avtomatlaşdırma ilə qiymət tərəziləri. Kiçik bir şüşə maşını və 1000 litrlik IBC xətti böyüklük sırasına görə fərqlənir. Həqiqi nömrəyə ən sürətli yol hissənizin həcminə, materialına, divar qalınlığına və hədəf çıxışına əsaslanan müəyyən kotirovkadır.
Məhsulunuzu tanıyırsınız, maşından əmin deyilsiniz?
İstehsal xəttiniz üçün üfləmə maşınını qiymətləndirirsinizsə, bizim mühəndislik komandamız məhsulun ölçüsü, materialı və istehsal məqsədlərinizə əsasən düzgün növü və konfiqurasiyanı təsdiqləməkdə sizə kömək edə bilər. Hissə təfərrüatlarını göndərin və biz müəyyən tövsiyə ilə cavab verəcəyik, o cümlədən məhsulunuz bizim qurmadığımız maşına aiddirsə, dürüst müraciət də daxil olmaqla. Komandada 15 mühəndislə 2002-ci ildən bəri ekstruziya üfürmə maşınlarının tikintisi.
Hansı maşının məhsulunuza uyğun olduğunu soruşun →Üç növ, bir qayda: məhsul maşını seçir. PET şüşələr ISBM-ə gedir. Dəqiq kiçik boyunlar IBM-ə gedir. Qalan hər şey - şampun şüşələrindən tutmuş 2000 litrlik çənlərə qədər - ekstrüzyon üfürmə qəlibinə aiddir.davamlıvəakkumulyatormaşınlar. Axtarış cədvəlində məhsulunuzu tapın, sonra maşını ilə ölçüsünü təyin edinseçim bələdçisi.
